パテントマップとは?【だれでもわかるチザイ用語辞典】

チザイ用語辞典 1-09

パテントマップとは?

パテントマップ(特許マップ)とは、特許情報を調査・整理・分析し、その動向等をグラフや図面、表でビジュアル化したものを指します。

パテントマップを作成することで、自社の知財状況や特定の技術分野の動向、競合他社の特許出願動向を俯瞰できることから、自社の事業戦略の検討や、事業開始時の協業パートナー探しなどの用途で活用できます。

パテントマップには、ある事業における特許出願件数をランキング形式で表示した「ランキング分析」、時系列出願件数に基づいて特定業界の流行や変遷を表示した「時系列分析」など、いくつかのパターンがあります。詳しくは下記をご覧ください。

【参考】特許情報分析による中小企業などの支援事例(独立行政法人工業所有権情報・研修館)

パテントマップの作成方法には、Microsoft Excelで作成する方法や、無料ツールを使用する方法、「Biz Crucher(ビズクランチャー)」や「CyberPatentDesk(サイバーパテントデスク)」などの有料ツールで作成する方法があります。各種ツールについては特許庁の下記ページをご覧ください。

【参考】知財インテリジェンスサービスの紹介(試行)

※なお、一般的にパテントマップは定まった用語ではなく、場合によって「特許マップ」と言われる場合もあります。

パテントマップが関わるケース

パテントマップが必要となるケースは、下記のような場合が挙げられます。

  • 競合他社の動向を確認したい場合

  • 見知らぬ分野への新規事業参入に先駆けて、競合会社や協業パートナーを探索したい場合

  • 特定事業の特許出願・登録件数の推移を確認したい場合

  • 自社の特許出願状況を確認したい場合

  • ある技術分野におけるキーパーソンを確認したい場合

  • 大量の特許情報について、視覚に訴える形でわかりやすく他人へ伝えたい場合

パテントマップの具体例

  • 時系列分析

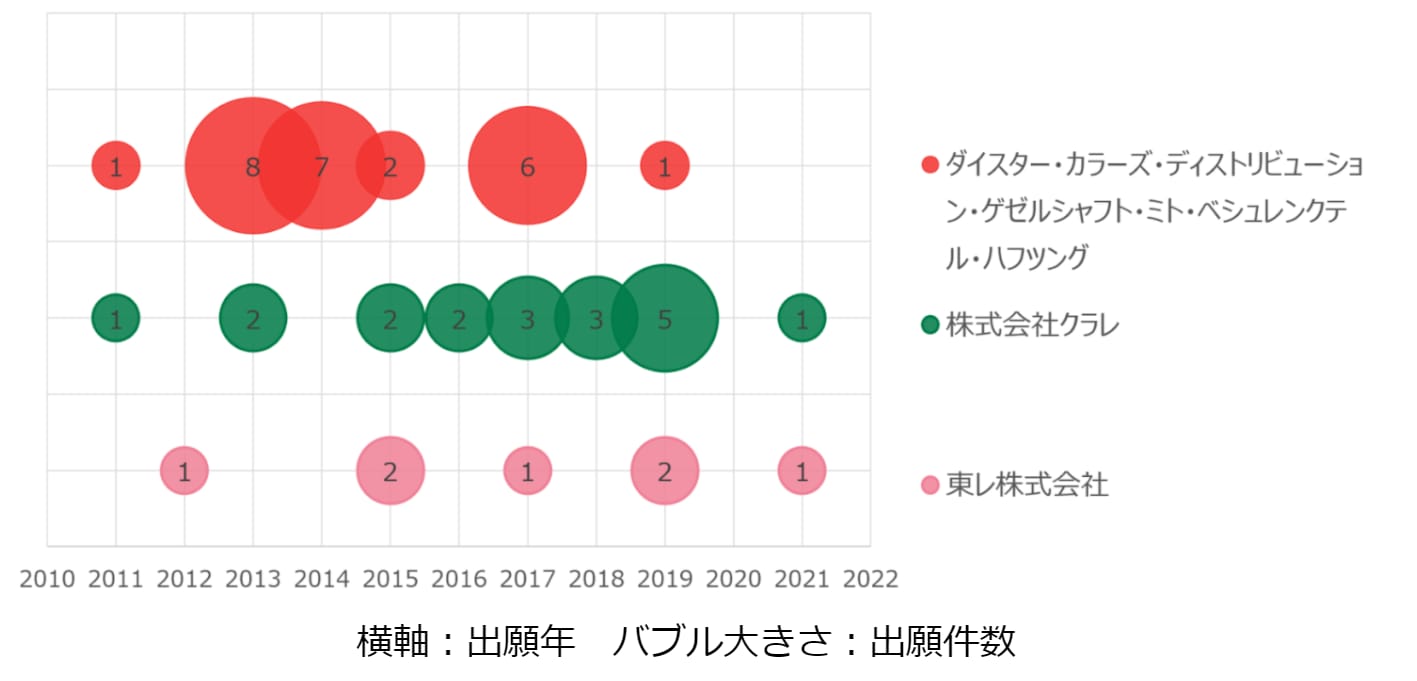

image4 ◆検索式◆ ① [染色/CL*皮革/CL]-[染色体/TX+汚染物/TX+除染物/TX] ② 出願日:20110101以降 ①×②=93件 検索日:2022.4.6 検索DB:J-PlatPat

こちらは、染色×皮革分野における特許出願件数の推移を企業ごとに記したもの。関係する会社や件数の規模感を一目で把握できます。例えばこのグラフでは、3社ともこの技術分野に定期的に出願していることから、各社はこの技術分野において継続的に関心を持っていることが伺えます。

  • 課題解決分析

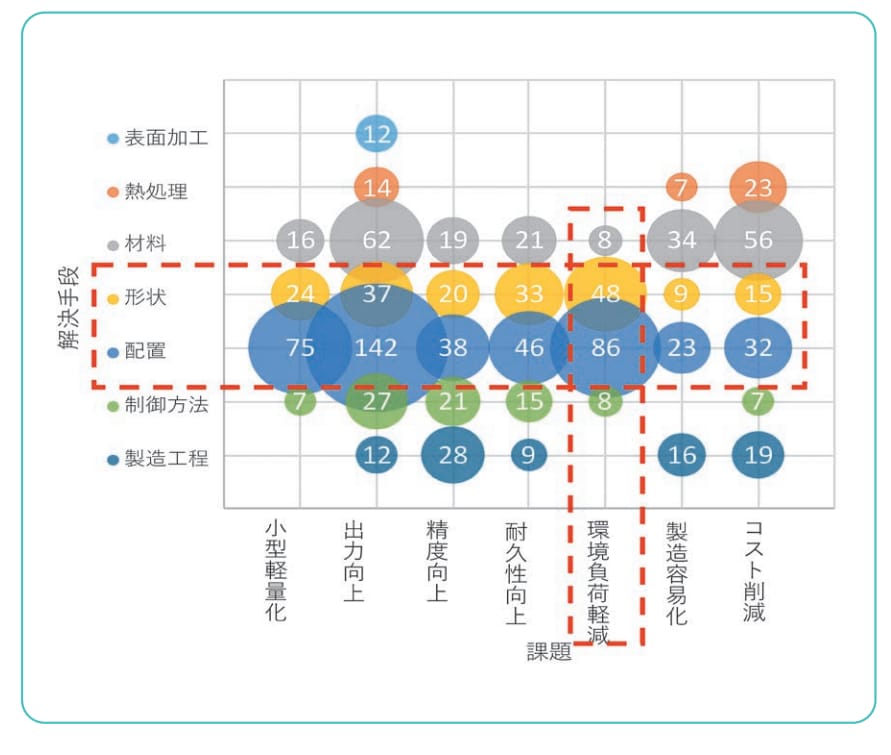

image2 特許情報分析による中小企業などの支援事例(独立行政法人工業所有権情報・研修館)より引用

縦軸に「解決手段」、横軸に「課題」を設定し、特許出願件数などを表示したパテントマップ。競合他社ではどのようなアプローチにて課題を解決しているのか、自社の課題に対する解決策はなにか、などが一目で俯瞰できます。例えば本マップの活用により、他社と競合しない領域における発明創出を行うことなどが期待できます。

  • 材料用途分析

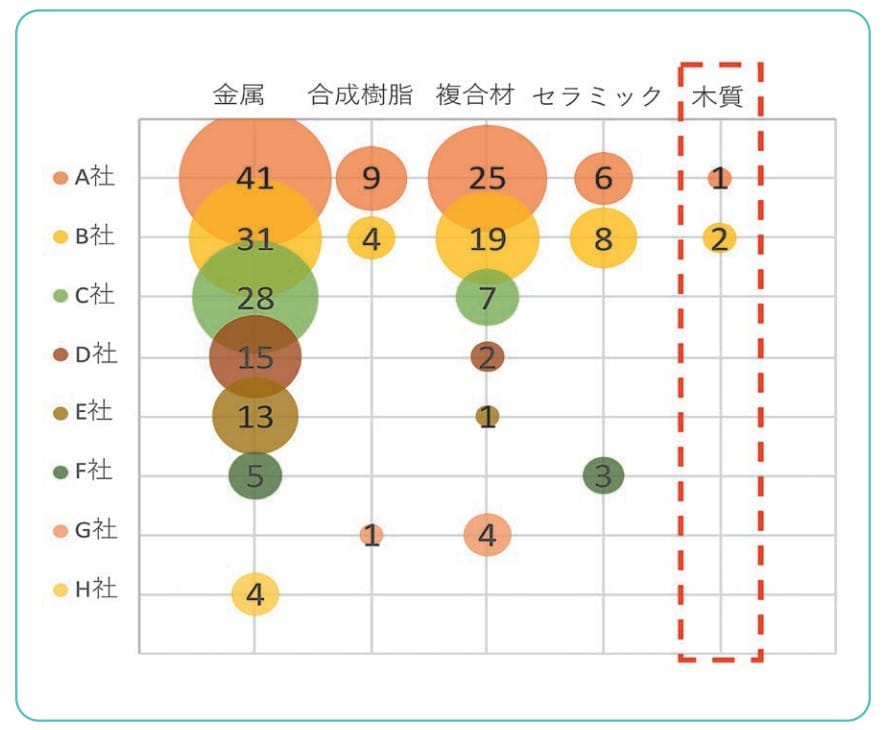

スクリーンショット 2022-04-13 015307 特許情報分析による中小企業などの支援事例(独立行政法人工業所有権情報・研修館)より引用

こちらは、開発アプローチ(材料・用途など)ごとの特許出願件数を表示したパテントマップ。競合他社や顧客の開発アプローチや、他社が着手していない未開発の分野を知ることができ、他社と自社の事業の差別化を図る指標として使用できます。

  • レイティング分析

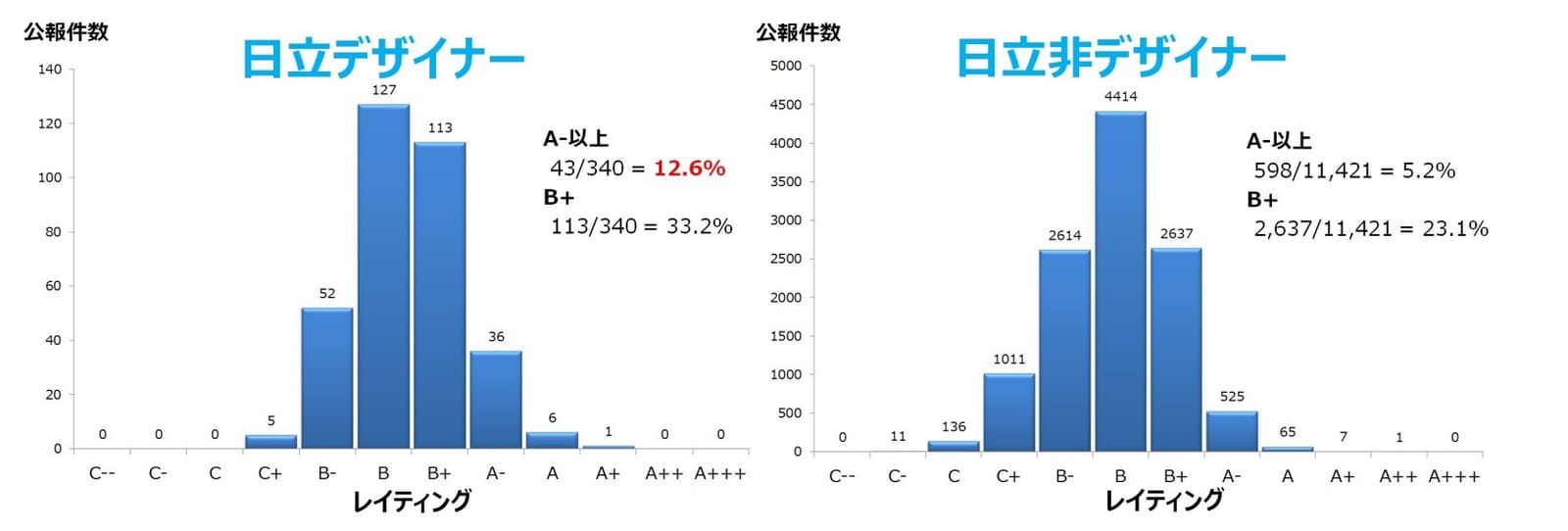

image3 「デザイナーは発明をもデザインする―昨今のデザインブームを知財の観点で考察する―」IP マネジメントレビュー.2017, 24 号, Vol.6 より引用

こちらは、日立グループ在籍のデザイナーと非デザイナーがそれぞれ出願している特許のレイティングを比較した表です。レイティングとは、他社に対する影響力を測る指標(*)であり、特許1件毎の「質」を簡易的に評価するものです。本レポートによれば、デザイナーによって生み出された特許はレイティングが比較的高い傾向にあるとのこと。レイティング分析を行うことで、自社における重要特許の見定めや、影響力のある特許を生み出している他社キーパーソンを知ることなどが可能です。

(*) 当該特許が他社に対してどれだけ影響を与えたか?後発の他社出願における審査にてどの程度引用されたか?等の要素によって定められる。

パテントマップにまつわるニュース

パテント・インテグレーション、特許情報を用いた無料の技術動向レポート提供開始
https://prtimes.jp/main/html/rd/p/000000001.000086119.html

論文・特許・ニュースのAI解析により技術動向や競合関係を瞬時に可視化する 「JDream Innovation Assist」を提供開始
https://www.atpress.ne.jp/news/304008

VALUENEX、IPランドスケープ推進支援サービスを開始
https://prtimes.jp/main/html/rd/p/000000017.000028558.html
